取付部調整器具

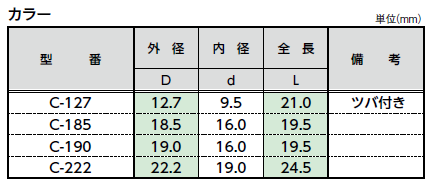

カラー



カラーはタインの取付部の外形寸法を調整するための部品です。

取付部寸法が16ミリのタインでも、カラーを装着すればホルダーの孔径が18.5ミリあるいは19ミリの機種にも使用できます。

割り込みが入っていますので締め付け力が強く、さらにステンレス鋼を使用していますので、いつまでも安心してお使いになれます。

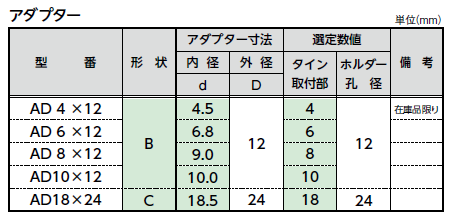

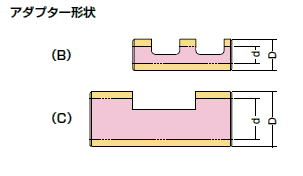

アダプター



アダプターはバーチドレン専用タインの取付部の外径寸法を調整する部品です。

主にソリッドタインに使用しますが、コアリングタインやホールドピン“BPシリーズ”にもお使いいただけます。





以下の型番製品の仕様を変更させて頂きます。

・AD6X12

・AD8X12

・AD10X12


<変更点>

窓空き部2ヶ所 → 1ヶ所。

全長43mm → 52mm

※脱着及びボルト止めを容易にする為

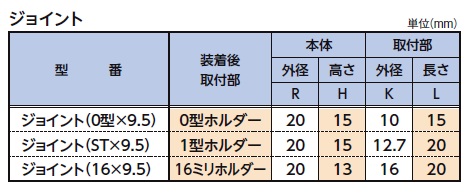

ジョイント



当社の4ミリタインは、サイドオープン・ムクタイン共に取付部寸法は9.5ミリのみの生産です。

これらの極細タインを0型や1型ホルダーに取り付けたいとのご要望で開発された調整部品です。

ご使用方法は4ミリタインに限っていません。ジョイントを使用することでタインの共通化が計られ、手持ち在庫の圧縮が可能です。
